广日牌G·Wiz-B医用电梯

一、先进的G12控制系统

G12控制系统采用双32位微机及一体化控制系统，安全回路采用直流输入信号，多通道冗余设计，全面提升系统响应速度和稳定性，令电梯运行更可靠。同时，G12系统便于功能扩展且保持一贯的节能环保风格。

1.控制芯片更高效

1)主微机采用32位微机(用于逻辑控制、运行指令控制)，比MAX系列芯片的主频更高，容量更大，支持更多新功能及新特性；

2)变频微机采用32位微机(用于主机控制)，系统的主频较高，功能更强大，控制精度更加好，支持同步机磁极角静态自学习功能。

2. 信号传递更准确

1)控制系统增加DC110输入信号，提高安全电路的电压，减少因层站过高、线路过长时安全电路压降严重带来故障误判断的问题；

2)采用无触点逻辑线路，安全回路直接驱动方式，使信息传递更加有保证；

3)采用无称重补偿启动，确保乘坐的舒适感，保证电梯运行效果的一致性，降低工程维保人员的工作强度。

3. 可拓展功能更多

1)采用串行通讯系统，但控制系统的电路设计方案更简单、性能更好(采用无触点逻辑线路，安全回路直接驱动方式)；

2)轿厢的电器部件均在通讯协议预留地址，使轿厢扩展功能更方便；

3)同时增加了RS422回路，并可扩展USB应用，让接口更丰富，可外扩的功能更多。

4. 布局更环保

1)控制屏内分为拖动模块、电源模块、控制模块三大部分，使控制屏结构更简洁，布置更加紧凑合理，更适应小机房的环保设计；

2)电梯控制电源采用专业的电梯开关电源模块，取消了传统的变压器，融合了抱闸控制器功能，电源电压更稳定，电源转换效率更高，符合目前环保的理念；

3)接触器采用直流接触器，有效降低控制屏噪声；

4)控制模块采用PCB板布局、全插件方式，控制屏内接线减至极致。

二、先进的永磁同步技术

1. 高性能永磁同步T型曳引机

G·Wiz-MRL电梯采用稀土材料的T型永磁同步主机，该主机是采用同轴传动设计，交流同步驱动。具高效、低速、大力矩、更安全等特点。

l 安全性高

1)采用的永磁同步电机，防护等级及绝缘等级高，可有效防异物防水及可承受较高的工作温度；如果电梯采用防护等级低的电机，在湿度稍大的地方，就可能会出现故障、甚至烧电机的情况；

2)在温度方面采取了有效的控制设计，令主机温升大大低于其它永磁同步曳引机的温升：由于电机温升低，令主机使用寿命大大延长，同时也避免了电梯因为主机过热而出现故障，提高了电梯的安全性；

l 性能优良

1)采用先进的电机磁路模型，使电机的电流密度、磁场密度大大增加，并留有10%以上的裕量；

2)采用兼容性编码器安装结构，能同时兼容UVW增量式编码器和正余弦编码器；

3)选用进口高精度旋转编码器，大大提高了电梯的运行精度。

4)采用永磁同步电机静态自学习技术，使现场调试、维保更便捷

5)广日采用严格的企业标准控制电机的转矩脉动，使得转矩脉动远远小于一般电机，保证了运行舒适性。

l 节能环保

1)采用块式制动器，大大降低了制动器的噪音和功耗，最大动作噪音比传统的制动器减小10dB，功率减小35%；

2)采用紧凑式设计，内藏盘车齿轮，外尺寸更小；

3)外壳铸件采用条幅设计，使外壳强度大大增加，并提高主机的散热性能，同时使外观更加美观

2. 高性能永磁同步门机

1)核心控制CPU采用高性能处理器，采用微机控制系统与逆变系统一体化高集成模块技术，全面提高了系统的响应速度与可靠性；

2)具有门宽自学习功能，可以学习门机的参数、自动检测门宽，并根据检测到的门宽数据自动调整开、关门曲线，门宽自检后数据保存在存储器中，掉电后门宽数据不丢失；

3)具有门重自适应功能，可自动适应标准范围内的不同门重；

4)故障诊断和保护功能：过流保护、超速保护、参数保护、速度异常保护、错误保护、过压保护、欠压保护、缺相保护、模块保护、过载保护、EEPROM故障、编码器故障、门宽自学习错误、皮带打滑、极限开关故障，对于门机运行时出现的这些故障能及时进行保护；

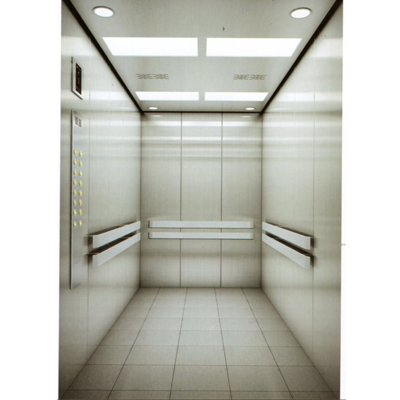

三、轿厢设计

1．节能环保

G·Wiz-MRL电梯轿厢采用全LED照明，它可以直接将电转化为光能，电光功率转换高达95%。同等亮度条件下LED灯照明消耗的电量更少，理论上LED耗能仅为白炽灯的10%，荧光灯的50%，比传统光源节能80%以上。
